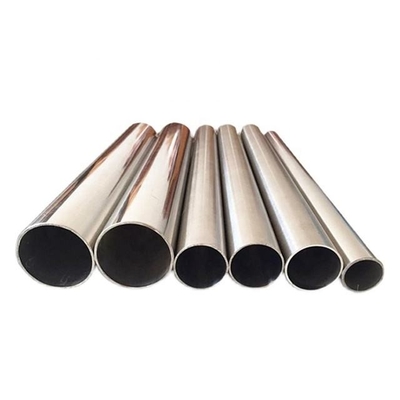

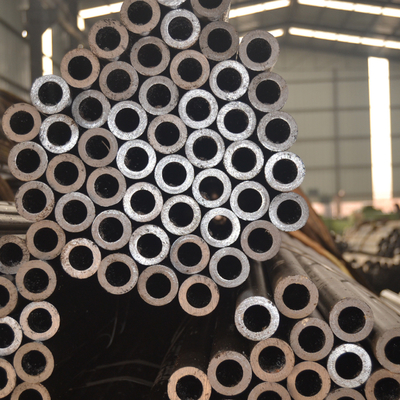

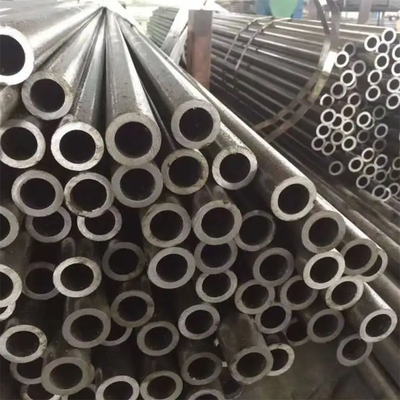

ASTM A179 άνευ ραφής χαμηλού άνθρακα χάλυβα σωλήνες ανταλλακτών θερμότητας σωλήνων τραβηγμένοι στο κρύο

Η τυποποιημένη προδιαγραφή ASTM A179 (SA179) καλύπτει το χωρίς συγκόλληση τραβηγμένο στο κρύο σωλήνα χάλυβα χαμηλού άνθρακα, για το σωληνοειδή ανταλλάκτη θερμότητας, τους συμπυκνωτές και άλλο παρόμοιο εξοπλισμό μεταφοράς θερμότητας. Ο σωλήνας ASTM A179 καλύπτει το OD από το 1/8» σε 3», το οποίο είναι 3.2mm 76.2mm. Άλλες διάμετροι και πάχος μικρότερες από τα διευκρινισμένα μεγέθη επίσης εφαρμόσιμα σε αυτά τα πρότυπα, αλλά μηχανικές ιδιότητες δεν ισχύουν για το μέγεθος μικρότερο από το 1/8» και 3.2mm, ή το πάχος μικρότερο από τη 0,015 ίντσα και 0.4mm. Στις περισσότερες περιπτώσεις, ASTM A179 αντικαθιστά ASTM A178 στην Κίνα.


• Κατασκευή: οι σωλήνες θα γίνουν με την άνευ ραφής διαδικασία και θα είναι τραβηγμένοι στο κρύο.
• Θερμική επεξεργασία: οι σωλήνες θα είναι υποβαλλόμενοι σε θερμοθεραπεία αφότου σύρει το τελικό κρύο το πέρασμα σε μια θερμοκρασία 1200°F [650°C] ή υψηλότερος.
• Όρος παράδοσης: πάστωμα, επιφάνεια προστασίας αζώτου ή φωτεινή ανόπτηση. Μερικοί μύλοι της Νότιας Κορέας αγοράζουν τους σωλήνες μητέρων και κάνουν μόνο τη φωτεινή ανοπτώντας θερμική επεξεργασία στη χώρα τους, επειδή το πάστωμα είναι ένας μούστος, αλλά πολλές χώρες δεν επιτρέπουν αυτήν την διαδικασία. Και η προστασία αζώτου είναι τώρα δημοφιλής στην Κίνα, η επιφάνεια είναι παρόμοιο φωτεινό apperance, αλλά χαμηλότερο κόστος.
• Επιθεώρηση & δοκιμή: ανάλυση σύνθεσης χημείας, εκτατή δοκιμή, ισιώνοντας τη δοκιμή, που καίγεται τη δοκιμή, τη δοκιμή σκληρότητας, το NDT, την επιθεώρηση επιφάνειας και τον έλεγχο διάστασης.
• Προαιρετική δοκιμή: δοκιμή φλαντζών.

ΜΗΧΑΝΙΚΈΣ ΙΔΙΌΤΗΤΕΣ ΣΩΛΉΝΩΝ ASTM Q179/SA179

ΧΗΜΙΚΉ ΣΎΝΘΕΣΗ ΣΩΛΉΝΩΝ ASTM Q179/SA179

Απαιτήσεις εξέτασης για το χωρίς συγκόλληση σωλήνα χάλυβα άνθρακα ASTM Q179/SA179

(1) υδροστατική δοκιμή:

Οι πιέσεις δοκιμής επιθεώρησης παράγουν μια πίεση στον τοίχο σωλήνων ίσο με 60% της διευκρινισμένης ελάχιστης δύναμης παραγωγής (SMYS) στη θερμοκρασία δωματίου. Οι μέγιστες πιέσεις δεν είναι να ξεπεραστούν 2.500 PSI για NPS 3 και κάτω, και 2.800 PSI για τα μεγαλύτερα μεγέθη. Η πίεση διατηρείται για τουλάχιστον 5 δευτερόλεπτα.
(2) μηχανικές δοκιμές:
Εκτατή δοκιμή: Είτε εγκάρσιος είτε διαμήκης είναι αποδεκτός για NPS 8 και μεγαλύτερος
Εκτατές δοκιμές μικρότερες από NPS 8: Διαμήκης δοκιμή μόνο
Εξομάλυνση της δοκιμής: NPS 2 και μεγαλύτερος
Κάμπτοντας δοκιμή (κρύο): NPS 2 και κάτω

ΥΛΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΠΡΟΔΙΑΓΡΑΦΩΝ ΓΙΑ ΜΙΑ ΣΥΓΚΕΚΡΙΜΕΝΗ ΔΙΑΤΑΓΗ

• Όταν τοποθετούμε μια συγκεκριμένη διαταγή για τη σωλήνωση SA 179, πρέπει να περιλάβουμε κάτω από τις υλικές προδιαγραφές:
• Πρότυπα και το όνομα του υλικού: ASTM A179/ASME SA 179 άνευ ραφής σωλήνες.
• Τύποι κατασκευής σε τραβηγμένο στο κρύο
• Ποσότητα στους μετρητές, πόδια, ή κομμάτια.
• Μέγεθος συμπεριλαμβανομένων των διαμέτρων και του ελάχιστου πάχους τοίχων
• Μήκος ανά κομμάτια (τυχαίος ή καθορισμένου μήκους θα διευκρινιστεί)
• Χημική σύνθεση (προαιρετική)

ΠΡΟΤΥΠΑ ΚΑΙ ΒΑΘΜΟΙ ΣΩΛΗΝΩΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ (ΑΝΕΥ ΡΑΦΉΣ ΚΑΙ ΕΝΩΜΕΝΟΣ ΣΤΕΝΆ)

• ASTM A106 GR. Β σε άνευ ραφής (διαφορές μεταξύ του σωλήνα ASTM A106 και A53)
• ASTM A53 GR. Α, Β σε άνευ ραφής, ενωμένο στενά ERW, και τον ψευδάργυρο που ντύνεται, καυτός-βυθισμένος γαλβανισμένος σωλήνας χάλυβα
• ASTM A179 GR. Γ σε άνευ ραφής (για τους άνευ ραφής τραβηγμένους στο κρύο σωλήνες θερμότητα-ανταλλακτών και συμπυκνωτών χάλυβα χαμηλού άνθρακα)
• ASTM A192 (για άνευ ραφής σωλήνας λεβήτων χάλυβα άνθρακα για την υψηλή υπηρεσία)
• ASTM A252 (για τους ενωμένους στενά και άνευ ραφής σωρούς σωλήνων χάλυβα)
• ASTM A333 GR. 1, 2, 3, 4, 5, 6 (για το χωρίς συγκόλληση και ενωμένο στενά σωλήνα χάλυβα για τη χαμηλής θερμοκρασίας υπηρεσία και άλλες εφαρμογές με την απαραίτητη ανθεκτικότητα εγκοπών)
• ASTM A134 και ASTM A135 (για τους ηλεκτρικούς ενωμένους στενά αντίσταση σωλήνες χάλυβα ERW)
• Σωλήνας API 5L, ISO 3183/API 5L GR. Α, Β, X42, X46, X52, X56, X60, X65, X70, X80 στο χωρίς συγκόλληση και ενωμένο στενά (LSAW, SSAW, ERW) σωλήνα χάλυβα, για το πετρέλαιο και τις φυσικές βιομηχανίες φυσικού αερίου, σωλήνας χάλυβα για τα συστήματα μεταφορών σωληνώσεων.
• Το DIN 2440 χωρίς συγκόλληση και ενωμένοι στενά σωλήνες χάλυβα ισχύει για τους σωλήνες μέσος-βάρους κατάλληλους για. (Ο ψευδάργυρος DIN2444 έντυσε τους σωλήνες χάλυβα, για τον καυτό γαλβανισμό)
• CSZ Z245 άνευ ραφής και ERW ένωσε στενά το σωλήνα (χαμηλής συχνότητας ηλεκτρικός ενωμένος στενά σωλήνας που αποκλείεται), ΕΊΔΕ το σωλήνα χάλυβα που σκόπευε για τα συστήματα πετρελαίου και αγωγών υγραερίου.
• NBR 8261 τραβηγμένο στο κρύο, κρύος-μορφή, ενωμένος στενά σωλήνας χάλυβα, στην κυκλική διατομή, τετραγωνικός ή ορθογώνιος, που εφαρμόζεται στους δομικούς σκοπούς.
• AWWA γ-200 για τον υδροσωλήνα χάλυβα

Περισσότερο υλικό προτύπων διαθέσιμο σε περίπτωση που ειδική απαίτηση
